Amplificatore
a commutazione - Classe D
|
 |
Nella foto
a sinistra è visibile un amplificatore di potenza da
me progettato e realizzato. Questa scheda viene utilizzata per
pilotare le bobine utilizzate nelle sospensioni magnetiche.
Le caratteristiche di funzionamento e le specifiche dell'amplificatore
sono riportate negli articoli citati in fondo |
|

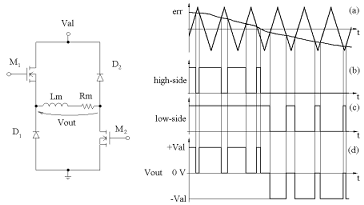

A destra
viene riportato lo schema di principio ed il funzionamento
dell'amplificatore in classe D realizzato.
|
 |
| Articoli
pubblicati: |
A switching
power amplifier for active magnetic suspension (7th European
Conference on Power Electronics - Trondheim, Norway 1997) |
|
Amplificatore
lineare - Classe G
|
 |
Nella foto
è riportato il circuito dell'amplificatore di potenza
lineare, sempre utilizzato per le sospensioni magnetiche. Nella
foto non sono riportati i transistor di potenza, necessari per
fornire le elevate correnti richieste dalle bobine. |
| A destra
viene riportato lo schema di principio di questa tipologia di
amplificatore. |
 |
|
Articoli
pubblicati
|
| High Efficiency
Linear Power Amplifier for Active Magnetic Bearings (5th International
Symposium for Active Magnetic Bearings - Kanazawa, Japan 1996) |
A Modified
Class G Power Amplifier for Active Magnetic Bearings (APEC -
Atlanta, USA 1997) |
|
|
High Efficiency
Class G Power Amplifier (IEEE - Transaction on Industrial Electronics
Febbraio '99) |
|
|
